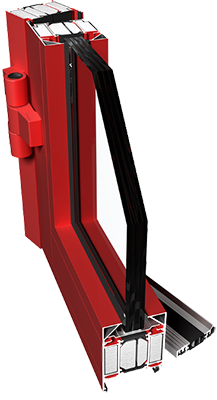

PONZIO PE 78EI

Systembeschreibung
Dreikammersystem ist für die Ausführung von Brandschutzsperren im Innen - und Außenbereich bestimmt. Die Profile werden mit speziellen feuerfesten Einsätzen gefüllt und bieten Feuerbeständigkeit der Klassen: EI15, EI30, EI45, EI60, EI90, EI120. Das System ermöglicht durch verschiedene Schwellenvarianten die Ausführung von Ein- und Zweiflügligen Türen im Außen- und Innenbereich. Das System nutzt thermische Einsätze mit einer Breite von 35 mm. Die Tiefe der Rahmen und Flügel beträgt 78 mm (für Rahmen EI120 – 89 mm). Durch die Dreikammerstruktur und die zusätzlichen Verstärkungselemente, ermöglicht das System die Ausführung von großformatigen Konstruktionen.

Weitere Vorteile
• Kompatibel mit anderen Systemen
• Türflügel flächenbündig möglich
• Flexibilität in Türflügelvarianten gesichert
• Rauchdicht ausführbar
• Ausführung von Bögen möglich
• Zwei Feuerschutzeinlagenarten: Gips oder Aluminium-Silikat-Einlagen.
• Füllungen mit der Stärke von 8 bis 54 mm (58-65 mm für EI120) erhältlich

Technische Daten

Aluminiumprofile
EN AW-6060 gem. PN-EN 573-3, Stand T66 gem. PN-EN 515 Al Mg Si 0,5 F22 gem. DIN 1725 T1, DIN 17615 T1
Füllungen
Einzelglas mit Brandschutzeigenschaften, Verbundglas nach PN-EN 1279-1, PN-EN 1279-5 Als lichtundurchlässige Füllungen sollten in der technischen Zulassung die aufgeführten Schichtelemente angewandt werden.
Oberflächenveredelung
Pulverbeschichtung mit Polyesterfarben nach Qualicoat, RAL-Farben zur Wahl oder Anodisiert in Farben: Aluminium , oliv, Champagne (Pferdefarbe), gold, „altgold“, braun, Lackierung in Holzstruktur
Dichtungen
EPDM-Dichtungen gem. Norm und Ausführungsnorm nach PN EN 12365-1
Beschläge
Fapim, Savio, Iseo, Cisa, ECO Schulte, KFV, DrHahn, Geze, Nemef, Nova Feb, ASSA ABLOY, BKS, Dorma, Wilka
Rauchdichtheit
Sa und Sm Klasse gem. DIN 13501-2
Schalldämmung
Für Scheibe Swissflam (Dicke: 17 mm) - gem. Schallreflexionsfaktor RA1 - 35 dB RA2 - 30 dB RW - 37 dB
Zulassungen und Qualitätszertifikate
Technische Zulassung ITB AT-15-7540/2008 "Brandschutz- und Rauchschutztüren und Sets für die Ausführung der Brandschutzwände im Innen- und Außenbereich im NT 78 EI System aus Aluminiumprofilen mit der thermischen Trennung".
Feuerwiderstandsklasse: EI15, EW30, EI30, EI45, EI60, EI90, EI120.

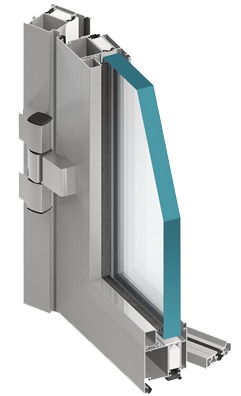

MB-60E EI - Feuerwände mit Türen

Das System MB-60E EI dient zur Ausführung von ein- oder doppelflügeligen Innen- oder Außen-Brandschutztüren. Dieses System ermöglicht auch die Ausführung von sog. technischen Fenstern und Feuerschutztrennwänden. Die Konstruktionen auf dem Basis des MB-60E EI Systems charakterisiert sich durch die Feuerwiderstandsklasse EI1S oder EI30 nach PN-EN 13501-2+A1:2010. Das System ist als hochfeuerbeständig eingestuft (NRO).

Die Lösung basiert auf den ALU-Profilen mit der thermischen Zwischenlage des MB-60E Systems; Profilbautiefe beträgt 60 mm. Der Feuerwiderstand der Konstruktion wird durch die Feuerisolierungselemente, die in den Innenräumen von Den Profilen montiert sind, Feuerisolierungselemente gesichert, die In dengesichert. Die Konstruktionen sind zusätzlich mit Quellbändern ausgerüstet, die im Feuerfall sehr wirksam sind.

Das System ermöglicht den Einsatz von allen Feuerwiderstandsscheiben Klasse EI15 und EI30, Scheibendicke von 5 bis 41 mm. Die Glasscheibe MB-60E EI – anders als für die anderen Feuerwiderstandssysteme – wird mit den Scheibenleisten von Innenseite befestigt. Die Spezialstahlelemente sind die wichtigen Elemente, die die Scheibe gegen Ausfall während des Feuers sichern.

MB-60E EI System ermöglicht, die Türen mit maximalen Flügelabmessungen auszuführen. H bis 2,47 m, B bis 1,4 m H bis 2,475 m. Die Breite von doppelflügeligen Türen kann 2,58 m erreichen. Wegen Baumöglichkeiten sowie Kompatibilität mit anderen MB Systemen diese Lösung in vielen Fällen ein sehr attraktiver Vorschlag in dieser Produktklasse, die den Feuerschutz sichert.

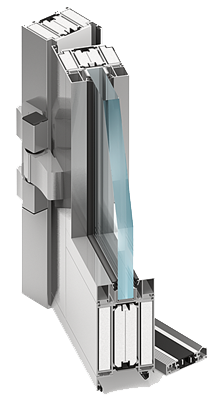

MB-78EI -Brandschutzwände mit Türen der Klassen EI 15 - EI 90

Das System MB-78 EI dient zur Ausführung von Innen- oder Außen-Brandschutzwänden mit ein oder doppelflügeligen Türen der Feuerwiderstandsklasse EI 15, EI 30, EI 45, EI 60 oder EI 90 nach Norm PN-EN 13501-2:2010. Zahlreiche Prüfungen und Berechnungen haben ebenfalls nachgewiesen, dass die nach diesem System hergestellten Erzeugnisse über eine sehr gute Wärme- und Schalldämmung verfügen (Uf ab 1,60 W/m2K und bis zu 40 dB). Aufgrund seiner Eigenschaften, der optimierten Produktionstechnik und Herstellungskosten, der Kompatibilität mit anderen ALUPROF Fenster- und Türsystemen sowie der konsequenten technischen Weiterentwicklung handelt es sich bei diesem System um ein sehr beliebtes Produkt, das in der Baubranche im großen Umfang eingesetzt wird.

Die Konstruktion des Systems MB-78EI stützt sich auf thermisch isolierte Aluminiumprofile mit einer Tiefe von 78 mm. Sie zeichnen sich durch ihren niedrigen Wärmedurchgangskoeffizienten aus, der u. a. durch den Einsatz von speziell profilierten Wärmebarrieren mit einer Breite von 34 mm erreicht wird. Die Beständigkeit gegen hohe Temperaturen wird durch spezielle GFK oder CI Feuerisolierungselemente, die in die Innenkammern der Profile und die Isolationsräume zwischen den Profilen eingesetzt werden sowie durch Zubehör und Verbindungselemente aus Stahl gewährleistet.

Die Stärke der Füllungen des Systems beträgt 6 bis 49 mm. Als Füllung können alle typischen feuerfesten Verglasungen sowie undurchsichtige Elemente aus Blech und entsprechenden Platten eingesetzt werden, welche den geforderten Feuerschutz erfüllen. Mithilfe dieses Systems könne ebenfalls rauchdichte Konstruktionen ausgeführt werden. Die im System enthaltenen Winkelverbindungen für Wände, die Möglichkeit der Ausführung von gebogenen Profilen und des Baus von Bogenkonstruktionen, sowie der Einsatz von schrägen Streben und auf das Glas aufgeklebten Ziersprossen sind Eigenschaften, welche die Form und Ästhetik des Baus beeinflussen.

Der Bereich an zulässigen Abmessungen der Konstruktion umfassen Wände mit einer Höhe von bis zu 4 m sowie Türen mit Flügelabmessungen bis zu 1,4 x 2,5 m. Die Türen des Systems MB–78EI können sowohl einzeln, im Rahmen größerer verglaster Wandkonstruktionen sowie in Brandschutzfassaden der Systeme MB-SR50EI und MB-SR50N EI eingesetzt werden. Umfangreiche Konstruktionsmöglichkeiten, freie Auswahl bei Türbändern, Schlössern, Türschließern und anderen Beschläge sowie die optimierte Produktionstechnologie sind nicht die einzigen Vorteile des Systems. Es ermöglicht ebenfalls die Ausführung der automatischen Schiebetüren vom Typ MB-78EI DPA mit der Feuerwiderstandsklasse EI 15 oder EI 30 und stellt die Grundlage für die Konstruktion von Wänden des Typs MB-118 EI dar, mit denen ein Feuerwiderstand der Klasse EI 120 erreicht werden kann.

Das System MB-78 EI verfügt über die technische Zulassung ITB Nr. AT-15-6006/2012 sowie das britische Zertifikat CERTIFIRE Nr. CF 5138.

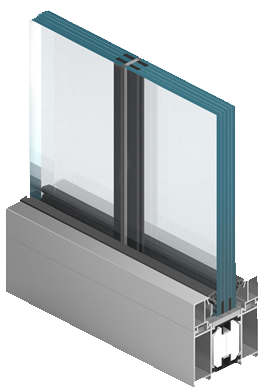

Sprossenlose Wände MB-78EI

Im Angebot der Firma Aluprof befinden sich die transparenten Brandschutzwände auf Basis des Systems MB-78EI, die als sprossenlose Wände bezeichnet werden. Dies gestattet auf der Baustelle, die Unterteilung der Innenwände ohne die senkrechte Teilung der Wandmodule durch die Profile, bei gleichzeitiger Einhaltung des vollen Feuerwiderstands.. Der Spalt zwischen den Glasscheiben ist nur 4 mm breit und mit einem aufquellenden Brandschutzmaterial sowie unbrennbaren Silikon gefüllt. Das Silikon ist in drei Farbvarianten (schwarz, grau oder weiß erhältlich). Die aus diesem System errichteten Brandschutzwände können eine Höhe von über 3,1 m und die Module eine Breite von bis zu 1,5 m aufweisen. Die vom Institut für Bautechnik (ITB) durchgeführten Brandprüfungen haben das Wandmodell mit sog. freiem Rand umfasst, durch den es keine Einschränkungen bezüglich der maximalen Länge dieses Wandtyps gibt.

Das sprossenlose Wandsystem MB-78EI ermöglicht eine uneingeschränkte Planung und Konstruktion von großen Innenwandflächen. Durch die durchsichtigen Module ermöglichen die aus diesem System errichteten Konstruktionen eine optische Vergrößerung des Innenraums. Gleichzeitig gewährleistet das System Sicherheit, da es die Organisation von Brandzonen (Brandanschnitten) im Innern von Gebäuden ermöglicht und entsprechende Bedingungen für die Evakuierung von Personen garantiert.

Vorteile:
• Die Lösung wurde für die zwei Feuerwiderstandsklassen EI30 und EI60 entwickelt und vom Institut für Bautechnik (ITB) geprüft.
• Die breite des Spalts zwischen den Modulen beträgt nur 4 mm
• Die maximale Höhe der Wände beträgt 3,6 m
• Die maximale Breite eines Moduls beträgt 1,5 m
• Es gibt keine Einschränkungen in Bezug auf die Länge der Wand
• Die Konstruktionen wurden mit gehärteten Scheiben geprüft, die wesentlich beständiger und widerstandsfähiger gegen Schlageinwirkung sind als ungehärtete Scheiben

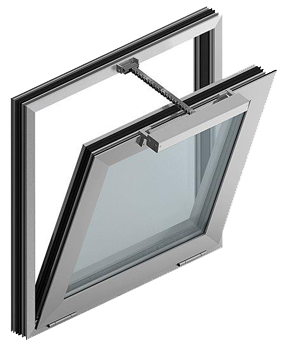

RAUCHABZUGSFENSTER UND -KLAPPEN

Rauchabzugsfenster und Klappen spielen eine wichtige Rolle bei der Gewährleistung von Sicherheit und Komfort für die sich im Gebäude befindenden Personen. Wenn eine entsprechende Auswahl getroffen wird, stellen sie ein Element der natürlichen Lüftung dar und im Bedarfsfall unterstützen Sie die Abführung von Rauch sowie gesundheitsschädlichen und lebensgefährlichen giftigen Dämpfen. Das Angebot zeichnet sich durch seine vielfältigen Lösungen aus, wodurch sie einzeln als auch als Elemente von Aluminiumfassaden oder Glasdächern eingebaut werden können. Sie können auf den Fenstersystemen MB-59S, MB-59S Casement, MB-60, MB-60US, MB-70, MB-70US, MB-86, MB-86US sowie auf speziell für Fassaden bestimmten Lösungen, wie Klappfenster oder Dachfenster aufbauen. Das Rauchabzugs- und Ventilationssystem wird durch Belüftungsfenster oder Türen ergänzt.

Rauchabzugsfenster und -klappen können mit zuverlässigen und leisen Mechanismen der D+H oder GEZE ausgestattet werden. Es stehen verschiedene Motortypen zur Auswahl, darunter Antriebe mit hoher Öffnungskraft. Sie können an Einzelfenstern oder in synchronisierten Systemen vom Typ "Tandem" montiert werden. Trotz der verantwortungsvollen Funktion, die diese Konstruktionen in Gebäuden erfüllen, können sie sich durch eine hohe Ästhetik auszeichnen, die durch die Möglichkeit des Einsatzes von kompakten, parallel zur Fensterfläche ausgerichteten Antrieben gewährleistet wird.

Rauchabzugskonstruktionen die auf den Aluprof-Systemen basieren wurden nach Norm EN 12101-2 in den Instituten IFT und VdS geprüft und verfügen über Dokumente, in denen bestätigt wird, dass die geforderten technischen Parameter erreicht werden.
